Avdragare, Utdragare

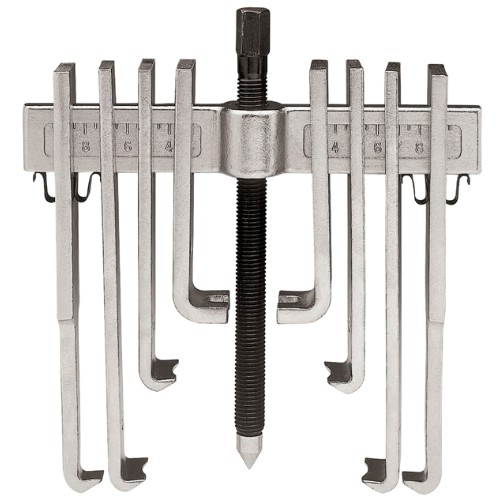

Stabil och robust 2-armad avdragare för säker och snabb demontering av skivor, hjul, kullager etc. Skala för jämn justering av avdragarbenen. Möjliggör centrerad dragning med optimerad kraftanvändning, även när extremt höga dragkrafter krävs. Kan användas som extern och intern avdragare genom att benen flyttas om. Utbytbara ben tillgängliga för flera fastspänningsdjup.

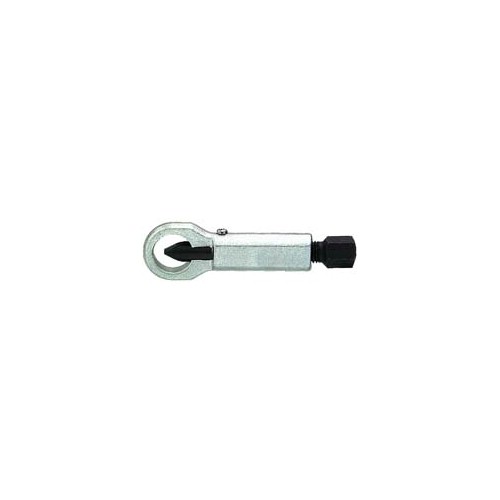

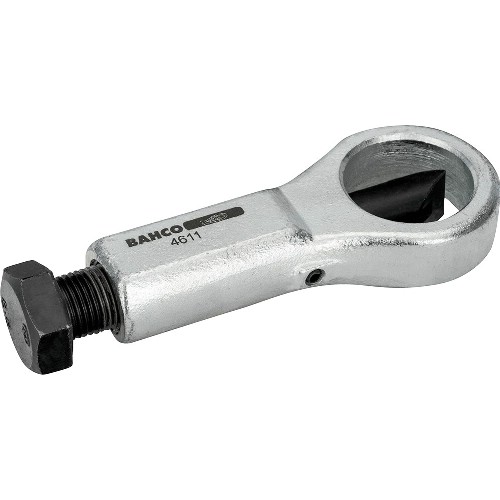

För enkel splittring av hårt fastrostade muttrar utan att skada bult eller gänga.
Kompl. sats innehåller splittrare för mutter M7-M18

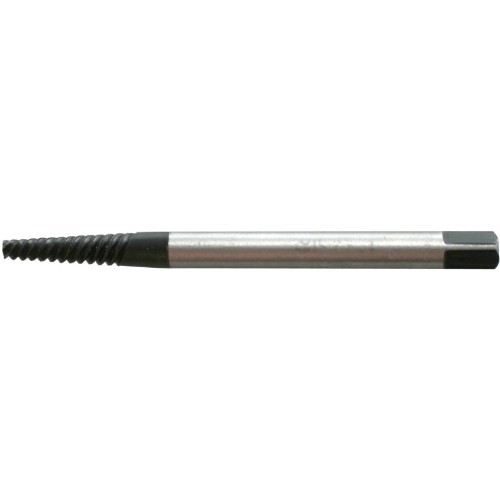

SB-förpackade. Med vänsterspiral. För enkel utdragning av brutna högergängade skruvar och bultar. Sedan ett hål borrats i den kvarsittande skruvändan, införes den vänstergängade skruvutdragaren, varefter skruven vrides ut på sina egna gängor. Skruvhålets gängor förblir helt oskadade. Även lämplig för utdragning av rör.

Ej koniska - samma dimension på fästet som på själva verktyget. Sedan ett hål borrats i den kvarsittande skruvändan slås skruvutdragaren i. Flänsarna pressas då in i borrhålets sidor och skruven kan vridas ut på sina egna gängor. Skruvhålets gängor förblir helt oskadade. Till de mindre dimensionerna finns speciella centreringhylsor för borrningsmomentet.

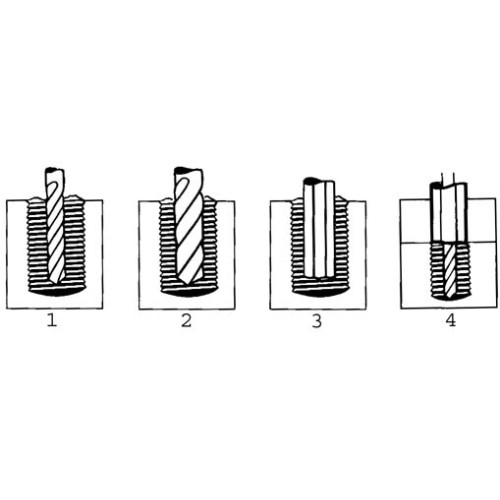

- Ett hål borras i den avbrutna skruven.
- Hålet borras upp till rätt dimension.
- Skruvdragaren drivs in i hålet. Sexkantmuttern sätts på. Skruven kan sedan skruvas ut på sina gängor.
- Om skruven inte når upp till materialkanten användes centreringshylsan.

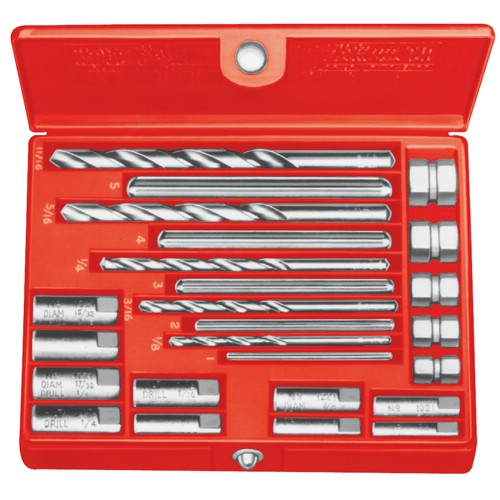

Komplett sats i plastetui. Innehåller skruvutdragare Ridgid nr 1, 2, 3, 4, 5, för skruv 1/4"-9/16", passande borrar och centreringshylsor.

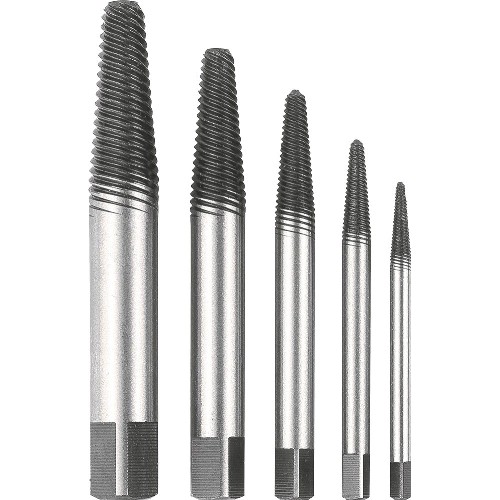

Skruvutdragarsats i 5 delar. För effektiv utdragning av skruvar med skadade skallar. För skruvar M4-M18. Med fyrkantsfäste. Levereras i plastetui.
Innehåll:
Nr 1 - För skruv M4 (borrdiameter 1,8-2,0 mm)
Nr 2 - För skruv M6-M7 (borrdiameter 3,0-3,5 mm)
Nr 3 - För skruv M8-M10 (borrdiameter 4,0-5,0 mm)
Nr 4 - För skruv M12-M14 (borrdiameter 6,0-7,0 mm)
Nr 5 - För skruv M14-M18 (borrdiameter 8,0-9,0 mm)

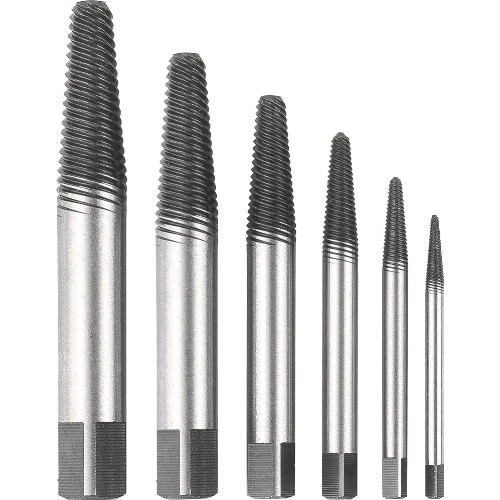

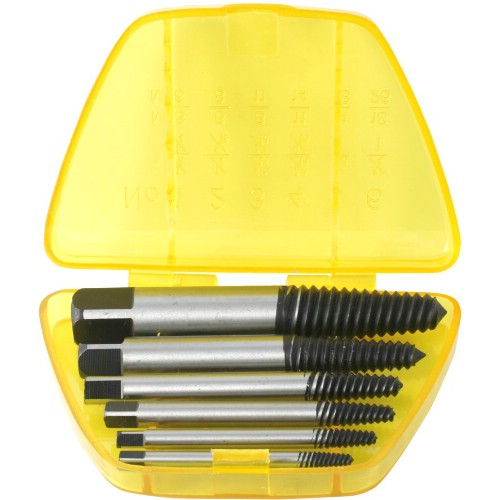

Skruvutdragarsats i 6 delar. För effektiv utdragning av skruvar med skadade skallar. För skruvar M4-M24. Med fyrkantsfäste. Levereras i plastetui.
Innehåll:
Nr 1 - För skruv M4 (borrdiameter 1,8-2,0 mm)
Nr 2 - För skruv M6-M7 (borrdiameter 3,0-3,5 mm)
Nr 3 - För skruv M8-M10 (borrdiameter 4,0-5,0 mm)
Nr 4 - För skruv M12-M14 (borrdiameter 6,0-7,0 mm)
Nr 5 - För skruv M14-M18 (borrdiameter 8,0-9,0 mm)
Nr 6 - För skruv M18-M24 (borrdiameter 12,0 mm)

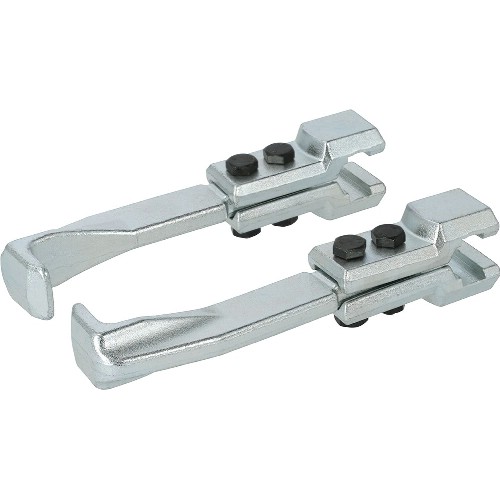

I smitt galvaniserat specialstål. Lös arm för avdragare. Levereras i par.

I smitt galvaniserad specialstål. Lös arm i normallängd till avdragare.

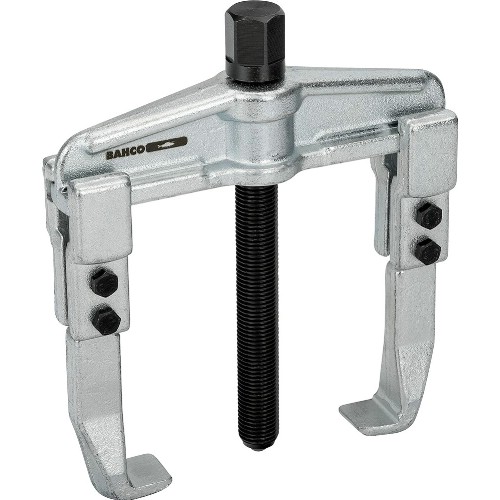

Kraftig avdragare av smitt och förzinkat kromvanadinstål. Vändbara armar för både invändig (C) och utvändig användning (A). Avdragarfötterna är avfrästa för att öka användningsområdena. Spindel med härdad stålkula för minimal friktion.
Typ 4532-0 har smala specialarmar.
Från typ 4532-E är avdragarna utrustade med induktionshärdad spindel och i sänksmitt utförande.

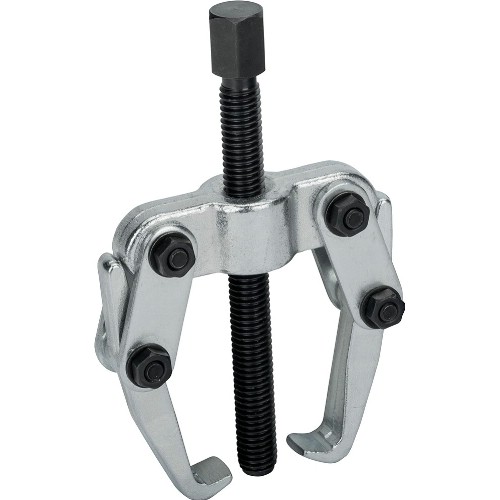

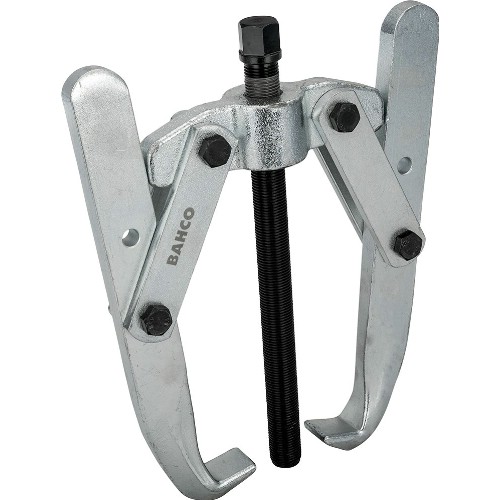

Tvåarmad avdragare.
I extra kraftigt utförande, särskilt lämplig för kullager, block, drev m m. Avdragarfötterna är nedfrästa för att utöka användningsområdena. Spindel med stålkula för minimal friktion.
Material: Galvaniserat specialstål.

Avdragare som Kan användas både invändigt och utvändigt. Levereras med flera armar. Krokarna kan förlängas.

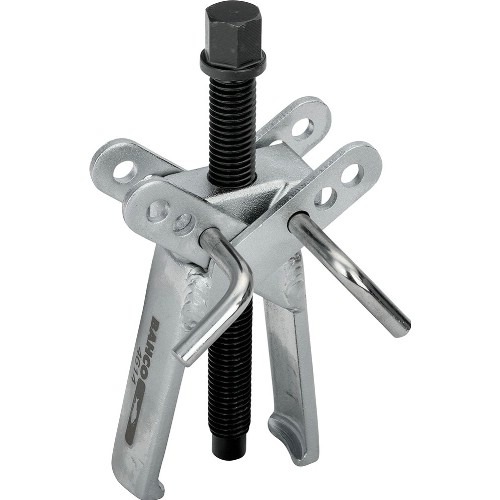

För utvändig användning i trånga utrymmen. Dubbelsidiga armar, ena sidan bred, den andra smal. Genom en hävarmsrörelse pressas armarna tätt under delen som ska tas bort.

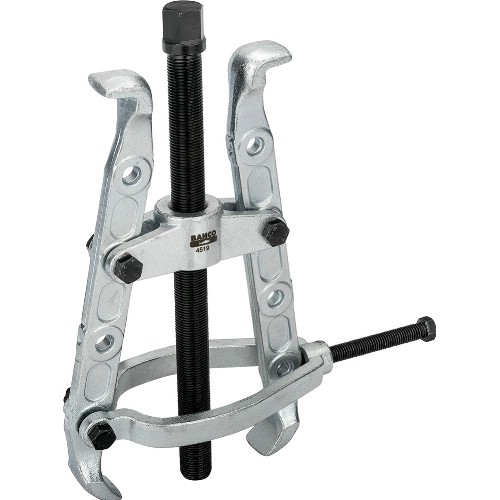

Galvaniserat specialstål. Spännbygeln ser till att armarna pressas samman under demontering, vilket minskar slintrisken. Armarna har dubbla fötter som är nedfrästa och spetsiga.

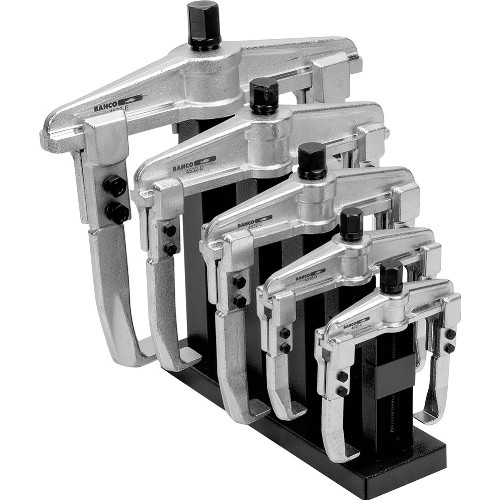

Skyltställ med fem av de vanligaste avdragartyperna, 4532A - E.
I galvaniserat specialstål.

Trearmad avdragare i extra kraftigt utförande.
För utvändig användning på kullager, block, drev m m. För mycket krävande arbetsuppgifter. Avdragarfötterna är nedfrästa för att öka användningsområdena. Spindel med stålkula för minimal friktion.
Material: Galvaniserat specialstål.

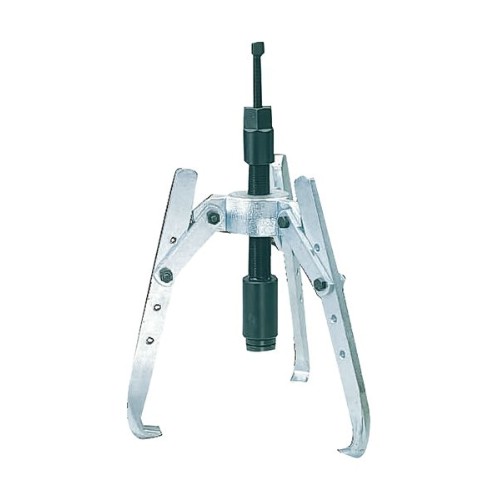

Mekanisk trearmad avdragare.
I robust utförande. För såväl utvändig som invändig användning. För invändig användning vänds armarna 180°. Avdragarfötterna är nedfrästa för att utöka användningsområdena. Hydraulisk spindel med utvändig spår: G1" x 11. Spindel med stålkula för minimal friktion.
4533HP - hydraulisk.
4533M - mekanisk med induktionshärdad, slagtålig spindel.
Spår: G1" x 11.

I förzinkat specialstål. För utvändig användning. Dubbelsidiga armar, den ena bred, den andra smal. Avdragarfötterna är nedfrästa för att öka användningsområdena.

I galvaniserat specialstål. För avdragning av fastsittande delar. Genom hävstångseffekten pressas armarna samman under delen som skall tas bort. Hydraulisk spindel med utvändig gänga: G1" x 11.
Vid användning av hydraulisk spindel uppnås en dragkraft på 15 t.
K1- K5 = reservarmar.

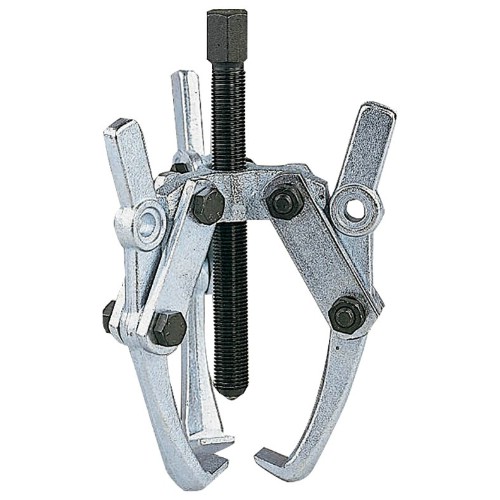

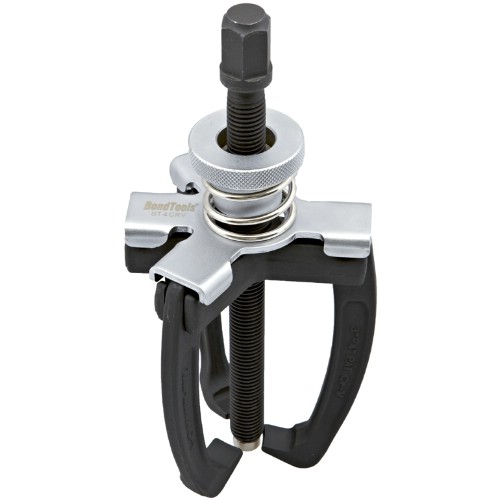

Kraftig avdragare, flexibel modell, kan genom enkelt handgrepp användas som antingen 2-armad eller 3-armad avdragare. Armarna kan dessutom användas för invändig alternativt utvändig avdragning. Armarna låses under fjäderbelastning. Finns i två storlekar 4"-100 mm och 7" - 178 mm.

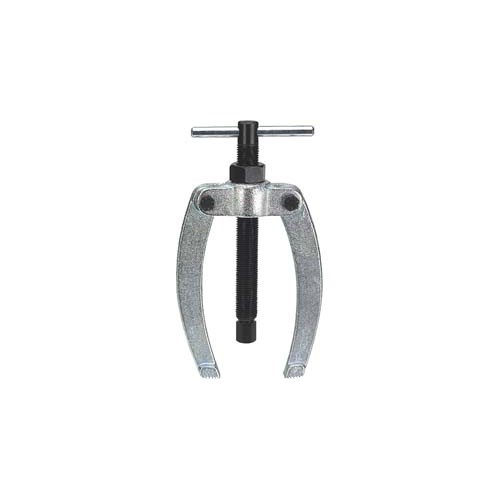

I galvaniserat specialstål. Induktionshärdad och motståndskraftig spindel. De korsade armarna ökar spindeltrycket. Avdragarnas armar har cirkelsegmentformig tvärsektion med extremt tunna avdragarfötter. Det ger bra åtkomlighet i trånga utrymmen. Nr 4614-1 särskilt utformad för lager i 3-fas generatorer.

Galvaniserat specialstål.
Används vid demontering av hårt sittande kullager, rullager, ringar m.m.

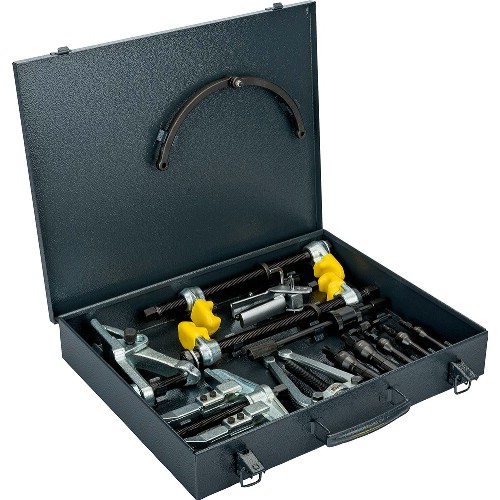

I galvaniserat specialstål. Komplett sats i antracitgrå metallbox, storlek 400 x 310 x 70 mm.

Avdragarsats i galvaniserat specialstål för verkstadsarbeten. I ugnslackerat stålbox.
Innehåll:
1 st universalavdragare 4532-A.
1 st universalavdragare 4532-C.
1 st lös arm lång 4532 LK1.
1 st lös arm 4532LK2.

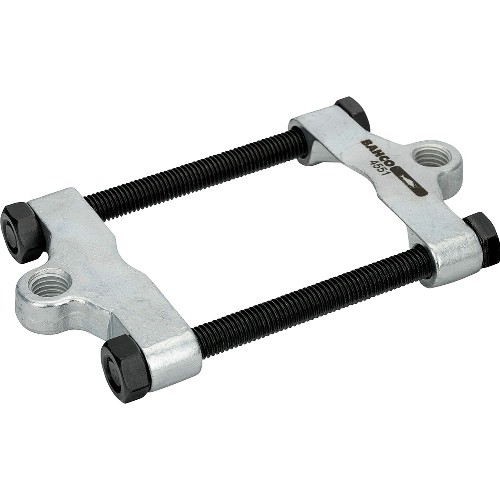

1 st separator 4551.
1 st hydrauliskpress 4529.

Avdragarsats i galvaniserat specialstål. I antracitgrå metallbox. För bilvård etc.

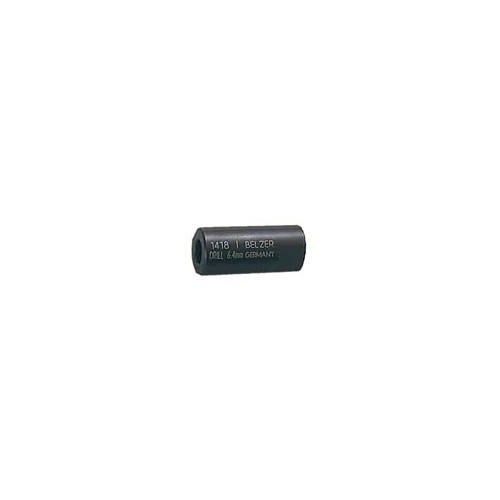

Centreringshylsa i svart, brunerat vanadinstål.

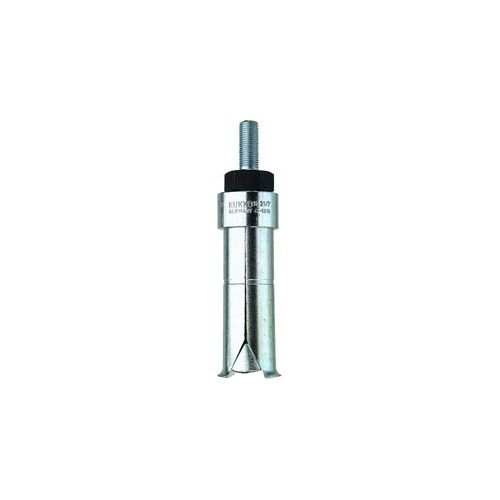

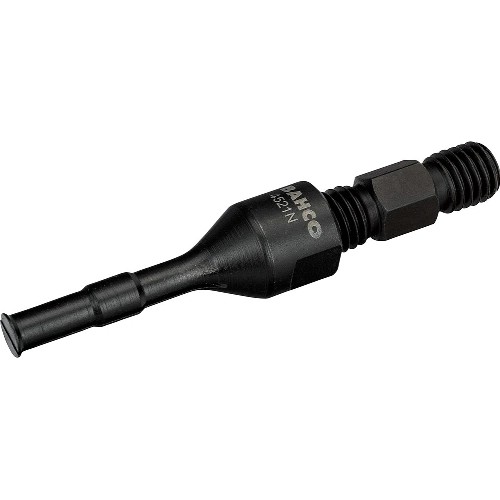

I specialstål. Expander med många slitsar (1-4) som ger likformig utvidgning inuti lagerringen, för säker demontering av kullagret. För att demontera kullager ur lagerhus. Expandern förs genom lagrets centrumhål så att dess klackar kan låsas bakom lagrets innerring. Genom att skruva in mutter A spänns expandern ut bakom lagret. Spindeln (B) på avdragaren (4522) skruvas ihop med expandern. Muttern på avdragaren skruvas på, lagret följer nu med expandern ur lagerhuset.

För inneravdragning. Sänksmidda av stål. För utdragning av kullager, kullagerringar, bussningar m.m. Även lager som sitter tätt intill underlaget kan demonteras utan skador på lager och lagersäten. När hylsorna expanderar spännes de kilformiga klorna in under den del som skall dragas ut. Som mothåll användes avdragare 22/1-3.

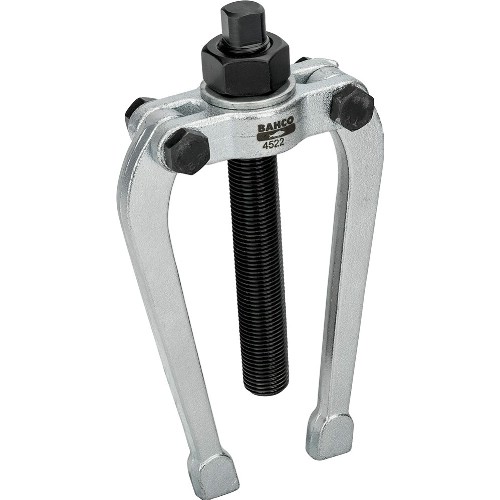

Tvåarmad avdragare i förzinkat specialstål. Spindeln försedd med invändig gänga för montering på expander 4521.
4522-1: Passar 4521N-00 till M
4522-2: Passar 4521N-S och -T.

Mothåll. För expanderande hylsor nr 21. Sänksmidda av stål. Levereras med reduceringsstycke, vilket ökar arbetsområdet.

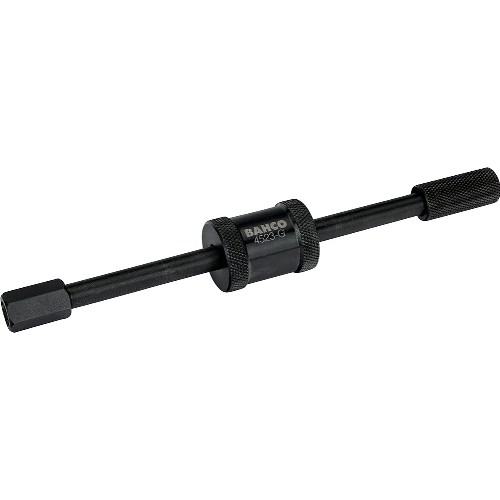

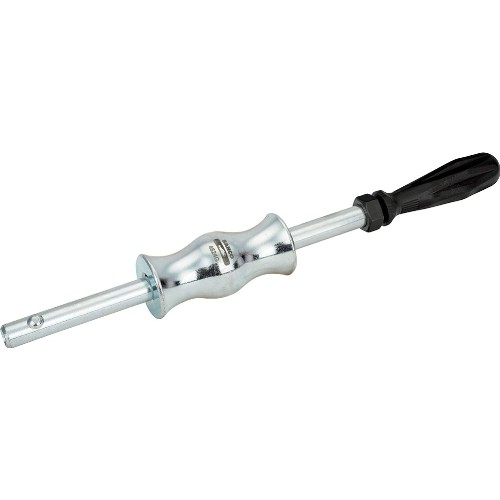

Svartoxiderad glidhammare i specialstål. För expander 4521N-00 till E. Snabb avdragning av små kullager i begränsade utrymmen. Den skruvas fast på expanderspindeln och kullagret avlägsnas genom att slås bort.

Galvaniserat specialstål och handtag i slagfast plast. Försedd med invändig gänga för montering på expander 4521N-F upp till M. Lämplig för demontering av mindre kullager, där det inte finns utrymme för normalt mothåll.

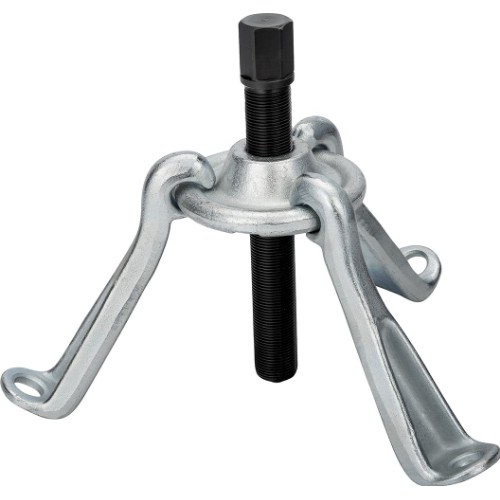

Kraftig och stabil avdragare i smitt och galvaniserat specialstål.
För demontering av hjulnav på person- och lastbilar.
Nr 4518-3: 3 armar.
Nr 4518-4: 4 armar.
Nr 4518-5: 5 armar.

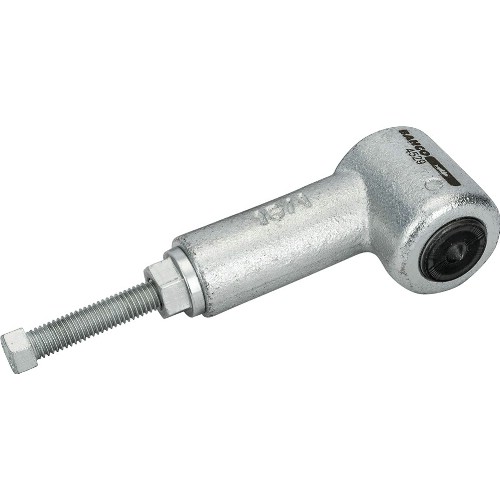

I galvaniserat specialstål. Kan med fördel användas när en hårt fastsittande del skall dras bort. Placeras mellan den mekaniska spindeln och axeldelen på delen som skall dras bort med kolven indragen till stoppläge. Skruva åt avdragarspindeln mot hydraulkolven, skruva sedan åt skruven på hydraulcylindern och använd på detta sätt kolven som extra kraft.

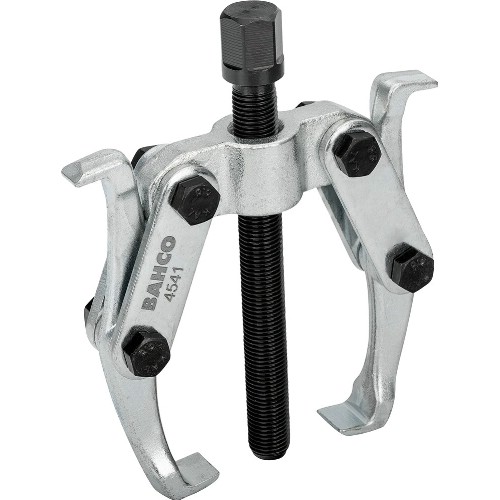

Galvaniserat specialstål. Avdragare för t ex. remskivor, kullager etc.
4543-1 - 3: Med 2 armar.
4543-10 - 30: Med 3 armar.

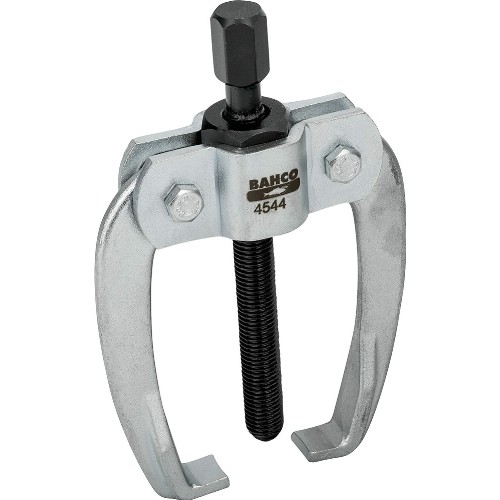

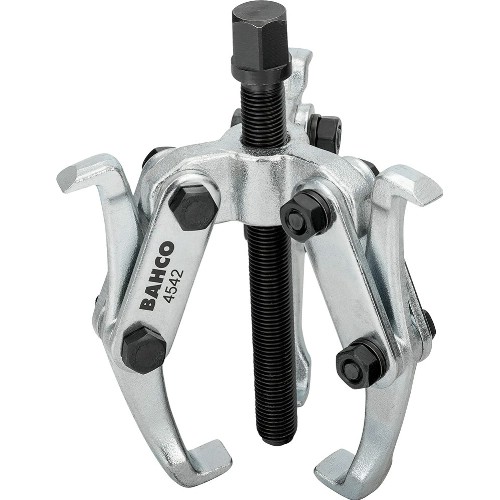

I galvaniserat specialstål. Kraftig avdragare med självcentrerande armar.
4544-1 - 4544-4: Med två armar
4544-10 - 4544-40: Med tre armar

Galvaniserat specialstål. För demontering av kullager som är monterat i lagerskål, där traditionella avdragare inte kan användas. Levereras utan armar.

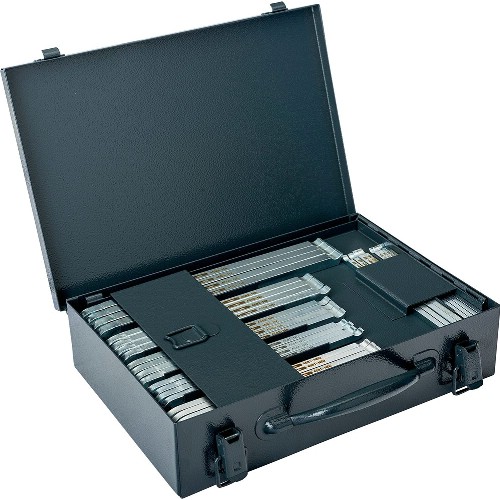

I galvaniserat specialstål. Stort komplett sats i ugnslackerad metallbox.
Passar kullager:
6000-6012
6200-6212
6300-6311
6403-6406
Avdragare 4581NB-1, 4582N-1, 4582N-2, 4583N-1, 4583N-2 samt
8-arms sats, 4 var av 4581NA till 4583NB

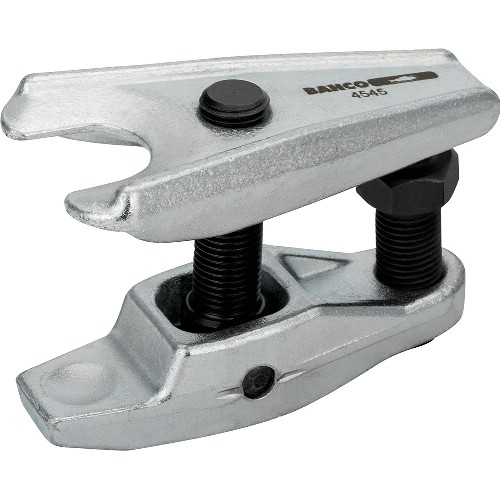

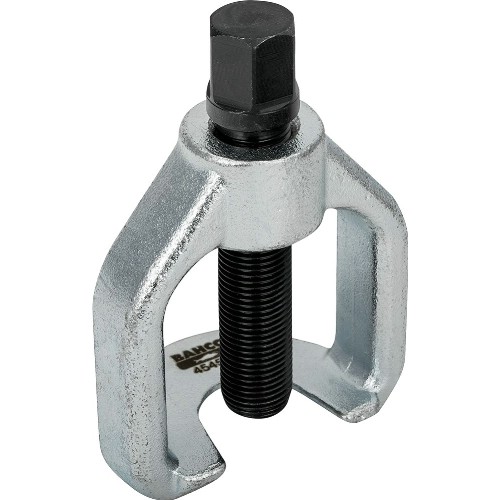

Galvaniserad. För demontering av kulleder genom uttryckning av ledtappen. Smidig form på hakarna gör åtkomligheten god.

Galvaniserat specialstål. För demontering av kulleder genom uttryckning av ledtappen, utan deformering.
Smidig form på hakarna gör åtkomligheten god. För alla typer av personbilar.
4545-N1: Justerbar upp till 50 mm.
4545-N2: Tvåstegs upp till 50 mm.
